01

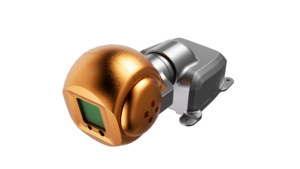

BL-CH4 MINI 无人机激光甲烷遥测仪

BL-CH4 MINI 激光甲烷遥测仪深度适配大疆机场2,搭载Matrice 3D/3TD 无人机,通过激光扫描方式实时检测甲烷气体的浓度,具有极高的精度。与传统的气体探测方法相比,激光技术可以提供更加高效、精确的监测结果,尤其适合用于大范围的环境监测。搭载集成在大疆机场2的无人机平台,能够轻松覆盖大面积的区域,快速检测和识别甲烷泄漏点。这种组合适用于石油、天然气管道、煤矿、垃圾填埋场等甲烷泄漏高风险区域的巡检。并能实时数据传输到地面控制中心,便于对甲烷浓度的持续监测和及时响应。无人机的实时视频和传感器数据可以同步传输,为操作员提供更直观、详细的检测信息。

02
深度适配大疆机场2  能够为甲烷气体的探测和监测提供高效、精确的解决方案
大疆机场2
BL-CH4 MINI
CH4 云平台
03
产品参数
产品型号: BL-CH4 MINI
检测目标: 甲烷或含有甲烷的气体
检测方法:
可调谐二极管激光吸收光谱法
两轴云台: 俯仰 + 翻滚
云台接口: E-port 俯仰角度:  +20° to -90°  翻滚角度  ± 25° 检测距离: 0~50米
灵敏度:  5ppm*m
反应速度: 20ms
检测误差: ±10% (100~50000 ppm*m)
实时坐标:支持
航线规划: 从大疆司空2软件里规划
红外激光安全等级:
等级 3r, 避免直射眼睛
适配平台:
大疆机场2 (M3D, M3TD)
激光发射频率: 500KHz
材料: 铝
防护等级: IP 43
可调谐二极管激光吸收光谱(TDLAS)
04
技术原理
05
产品应用优势
业务痛点:
许多传统检测方法难以检测到低浓度的甲烷泄漏,特别是在大面积或复杂的环境中;
传统方法需要手动操作和现场取样,耗时较长,难以及时发现和修复泄漏;
手持设备或固定监测点的覆盖范围有限,难以对大范围的油气田、长距离管道等进行全面监测;
传统检测设备和方法往往需要大量人力和时间,特别是远程或危险地区,导致运营成本高以及存在安全风险。
50米测试距离
实时数据处理
20毫秒快速反应
两轴增稳云台
泄露点精准定位
云平台数据同步更新
BL-CH4 MINI 无人机激光甲烷遥测仪应用优势:
无人机搭载遥测仪能够快速飞越大面积区域,显著提高检测效率。相较于传统地面检测方法,无人机可以在短时间内覆盖广阔的油气田、管道和设施;
BL-CH4MINI 具有高精度和高灵敏度,遥测距离50米,响应速度20ms,检测浓度5ppm,可实现更远更精准检测;
拥有实时数据传输和远程监控系统双重模式,可实现多人同时监控,更高效的对甲烷泄漏情况进行实时监控和预警,提高安全防护水平;
无人机可以灵活飞行到难以到达或危险的地方,如高空、狭窄空间和复杂地形,适用于各种复杂环境中的甲烷检测;
检测结果可以通过可视化工具进行展示,如生成检测及泄漏点的三维地图,帮助直观了解泄漏情况和制定修复计划。
06
软件双平台介绍
适配大疆司空2平台
· 航线规划和飞行管理
· 实时检测数据展示

云端模式
· 登录云平台后即可进入云端模式
·  云端模式可实现多人同时在线检测,实时展示飞行轨迹、飞行数据、实时甲烷数据、告警记录等
石油&天然气管道
油气场站巡检
城市天然气检测
07
应用领域

工业园区检测
垃圾填埋场
畜牧养殖场
